環(huán)氧耐油導靜電面漆
發(fā)布時間：2023-06-13 作者：昂威涂料 瀏覽次數(shù)：次
昂威涂料生產(chǎn)的036-1、036-2環(huán)氧耐油導靜電漆，適用于石油儲罐內(nèi)壁，有著優(yōu)良的耐油耐腐性能，遮蓋力強，施工便捷等特點，深受客戶好評。
產(chǎn)品介紹
漆膜顏色：白色，灰色
包裝規(guī)格：20 +5kg/組
混合比例：4:1
主要用途：原油、石油、成品油防腐
推薦膜厚：300微米
環(huán)氧耐油導靜電面漆是昂威涂料專用于原油領域的防腐涂料，該漆具有非常好的耐原油、成品油、耐酸堿、耐凍融等特性。
原油即石油，稱直接從油井中開采出來未加工的石油為原油，由不同的碳氫化合物混合而成，主要成分是烷烴，石油中還含有硫、氧、氮、磷、釩等元素。不同產(chǎn)區(qū)和不同地層開采的原油，物理性質(zhì)差別很大，含有不同含量的酸或堿。
石油防腐專用漆與普通防腐涂料特性不同，需要應對更多更惡劣的腐蝕介質(zhì)。昂威涂料研發(fā)的環(huán)氧抗靜電耐油面漆主要應用于盛裝或輸送原油的儲罐、管道和車輛等。
技術要求
| 項目 | 指標 |
| 固體分 | 92.30% |
| 流掛 | 675μm |
| 極限流掛 | 500μm |
| 干燥時間 | 表干：1.5h，半硬：3.5h |
| 混合使用期 | 6小時（23±2℃） |
| 體積固體分 | 86.80% |
| 有機揮發(fā)物VOC含量 | 115g/L |
| 耐沖擊實驗 | 45kg·cm |
| 耐彎曲實驗 | 3mm |
| 漆膜硬度 | 4H |
| 附著力（劃格法） | 0級 |
| 防腐特性：環(huán)氧耐油導靜電面漆具有非常好的耐原油特性，抵抗各類酸堿雜質(zhì)的腐蝕，對基材保護性優(yōu)異 | 耐酸堿性：漆膜耐酸堿性較強，不起泡、不脫落、防腐層完整 |
| 耐凍融性：環(huán)氧耐油導靜電面漆涂層可耐凍融循環(huán)，5次，漆膜完好 | 耐油污水：環(huán)氧耐油導靜電面漆耐油污水性達到1000小時以上 |
其他性能檢測
| 耐熱油水1800小時 | 耐10%硫酸 | 耐10%氫氧化鈉 |
|
|
|
|

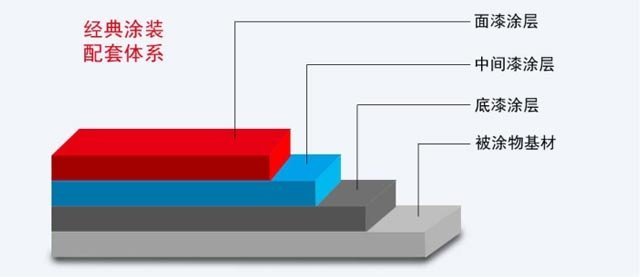

配套體系

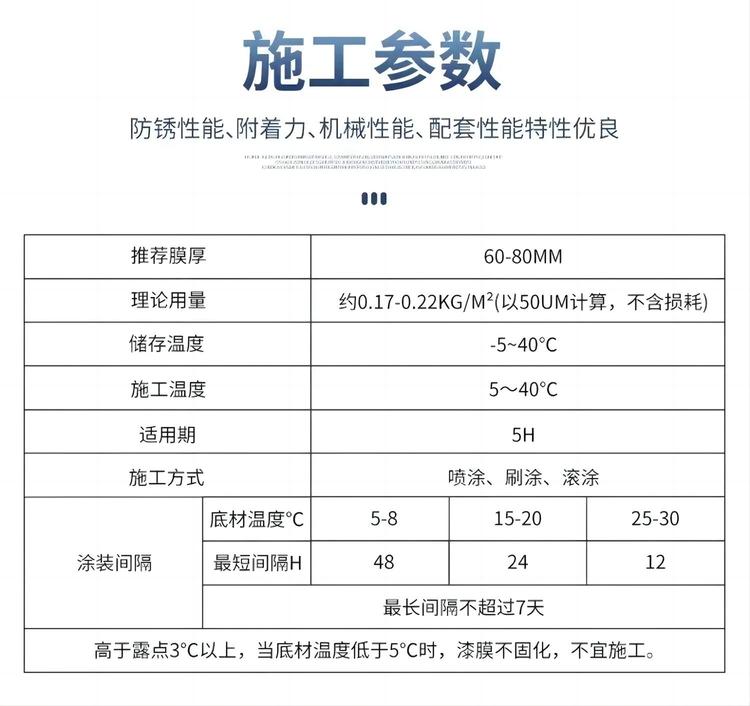

施工參數(shù)

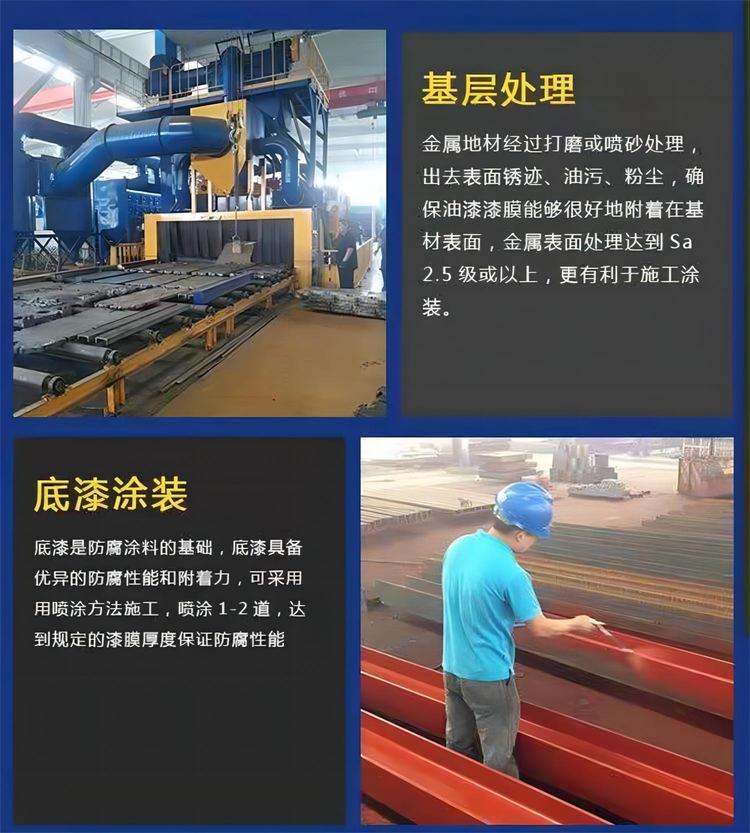

環(huán)氧耐油導靜電面漆施工流程

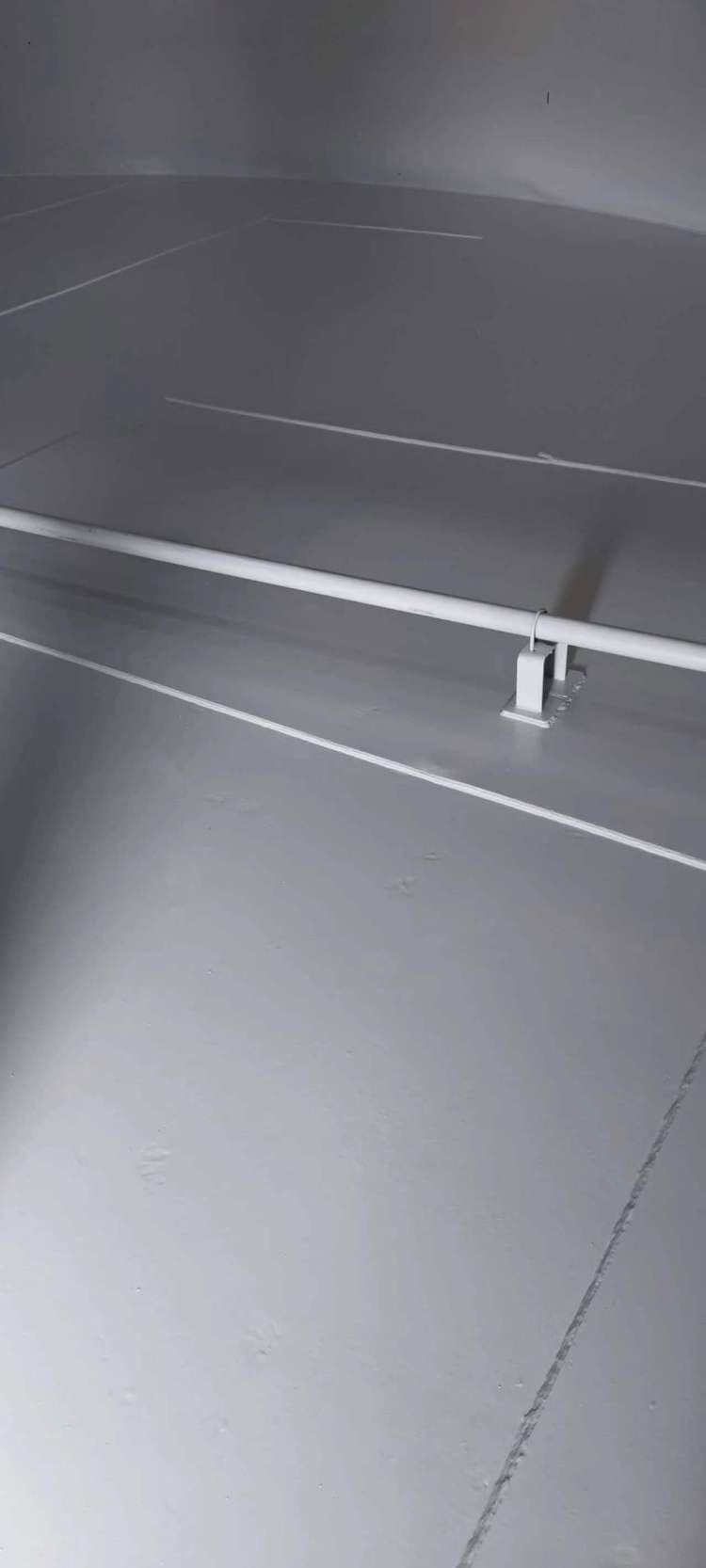

環(huán)氧耐油導靜電面漆可采用無氣噴涂和輥涂施工，要求涂裝膜厚至少在300微米以上。原油防腐：環(huán)氧抗靜電耐油面漆，涂裝膜厚100*3，總膜厚300微米成品油防腐：環(huán)氧抗靜電耐油面漆，涂裝膜厚100*3，總膜厚300微米主要用途環(huán)氧抗靜電耐油面漆專用于耐原油、石油、成品油等防護涂裝，用于輸油管道、原油儲罐、管道內(nèi)部防腐、運輸車輛保護。施工工藝表面處理被涂基材必須徹底清除油污、氧化皮、鐵銹、舊涂層等，可采用拋丸噴砂方法達到標準sa2.5級也可手工除銹達到標準st3級，粗糙度達30～70μm；施工時攪拌均勻，不得有沉淀、色差等現(xiàn)象。施工方法導環(huán)氧抗靜電耐油面漆推薦采用高壓無氣噴涂，施工膜厚達到300微米，保證良好的涂裝質(zhì)量。施工完畢后，需要確保漆膜完全干燥，一般為7天以上干燥期，之后方可盛裝石油等介質(zhì)。
具體施工方法可歡迎咨詢：134 6760 5566
